Le demarreur


Circuit de démarrage

Pour comprendre le fonctionnement du démarreur, regarder le schéma suivant


Le circuit de démarrage est constitué de 3 équipements électriques et de deux câbles de section importante



  • La batterie
  • Le contacteur ou Neiman, qui possède une
    position instable : la position "D" comme Démarreur, car en l'absence
    d'effort extérieur, le contacteur retourne vers la position stable "M"
    comme Marche

  • Le démarreur qui est constitué de deux sous-ensembles :

--> Le moteur électrique, soit avec un
inducteur bobiné comme sur le schéma, soit avec un inducteur réalisé
par des aimants permanents.
--> Le solénoïde


  • Le câble de liaison Batterie/démarreur
  • La tresse de liaison entre le bloc moteur
    et le châssis du véhicule. Car le bloc moteur est monté sur silentbloc,
    donc isolé électriquement de la caisse (châssis), sauf par des éléments
    mécaniques tournants (roulements et autres) qui apprécient très peu le
    passage du courant de démarrage.

  • Et selon le cas, la tresse de liaison entre le "moins" batterie et le châssis.


Lorsque l'utilisateur établit le contact en position "D", le circuit électrique s'établit :


  • La bobine de "Maintien" du solénoïde est alimentée en 12V.
  • La bobine d'"Appel" du solénoïde est
    alimentée en 12V en série avec le moteur électrique du démarreur. Comme
    le moteur ne tourne pas encore, seule la résistance des enroulements du
    moteur est en série. Cette valeur de résistance est très faible. Le
    courant de la bobine d'"Appel" transite également par les charbons

  • Le noyau en fer doux du solénoïde se déplace (électroaimant)
  • A une extrémité du noyau, la fourchette articulée vient engrener le pignon du démarreur sur la couronne du volant moteur.
  • A l'autre extrémité du noyau, une pièce en cuivre vient établir le contact entre l'alimentation et le moteur.
  • Le moteur électrique tourne et entraîne le moteur thermique
  • Le courant cesse de circuler dans la bobine d'"Appel" (économie d'énergie)
  • Le noyau reste en place grâce à la bobine de "Maintien"


Le noyau du solénoïde reste ainsi en position tant que l'utilisateur
maintient l'appui sur le contacteur. Dès qu'il relâche la clé :


  • le courant cesse de circuler dans la bobine de "Maintien"
  • Un ressort de rappel repousse le noyau du solénoïde
  • Le contact en bout du noyau se coupe
  • La fourchette articulée dé-engage le pignon
  • Le moteur électrique s'arrête

Mécaniquement, les charbons appuient sur un collecteur (multiples
petites lames de cuivre) et non pas sur des bagues. C'est dans un
alternateur que les charbons appuient sur des bagues.

Il y a aussi deux bagues auto-lubrifiantes qui servent de guidage et de centrage au rotor (rôle mécanique).

Essai du démarreur


Pour l'essai du démarreur, il est préférable de ne pas utiliser le
câblage de la voiture, mais de prendre deux câbles de démarrage à
connecter directement sur les bornes de la batterie. Il ne faut pas utiliser de fil de petite section (genre fil électrique de 1,5mm²) pour ce type d'essai.


  • Fixer le démarreur dans un étau par exemple
  • Raccorder le moins de la batterie sur la masse (carcasse) du démarreur avec le câble de démarrage noir
  • Raccorder le plus de la batterie sur la
    grosse borne vissée sur le haut du lanceur (solénoïde) avec le câble de
    démarrage rouge [le démarreur ne tourne pas]

  • Avec un petit fil, on établi une connexion
    entre la grosse borne vissée sur le haut du lanceur et la petite borne
    (Faston ou petite borne vissée selon les voitures) sur le haut du
    lanceur (on simule ainsi la clé de contact en position démarreur) [le solénoïde claque et le démarreur tourne]

  • lorsque l'on coupe la connexion entre la grosse borne vissée sur le haut du lanceur et la petite borne, le démarreur s'arrête

C'est magique avec un petit fil (courant faible) qui fait un étincelle
au moment de l'établissement de la connexion, on contrôle (en
marche/arrêt) le démarreur (gros fil car courant fort d'environ 50A).


Mesures du démarreur

Réaliser des mesures sur un démarreur n'est pas à la portée de tout le monde.

En effet l'ordre de grandeur des courants (30A pour le courant d'appel
(solénoïde), 50A à vide, 200 à 400 en prise) impose l'utilisation de
shunts de mesure ou bien de pinces de courant capables de mesure du
courant continu. Seules des mesures indirectes en tension peuvent être
réalisées pour localiser un problème (chute de tension excessive dans
une connexion par exemple)

Un shunt de mesure 50A /50 mV :



Dans le principe, un shunt de mesure s'insère en série dans un câble
dont on veut mesurer le courant (grosses bornes). Un multimètre vient
alors mesurer la chute de tension entre les deux bornes de mesure
(petites bornes). Un tel shunt tolère des surcharges brèves, mais un
calibre 50 A est plutôt destiné à des mesures sur un alternateur, par
exemple (et encore ce modèle est trop juste).

Une pince de courant capable de mesures en courant continu est basée sur
une sonde à effet hall et comporte un peu d'électronique pour contrôler
et compenser cette sonde à effet Hall.

Un exemple de sonde à effet Hall modèle PR1001 sensibilité 1 mV/A, deux calibres 200 A et 1000 A :




Il y a une flèche pour indiquer le sens conventionnel de passage du
courant. Si le courant circule dans le sens indiqué par la flèche, la
tension disponible aux bornes de sortie sera positive sur la borne rouge
par rapport à la borne noire. Un bouton d'ajustement du zéro permet de
régler la sonde avant chaque utilisation (compensation des dérives
diverses). La précision de mesure d'une telle sonde est donnée pour 1%
avec un minimum de 0,5A.

Et représentée en position ouverte :


Sur la voiture, il faut identifier les bons câbles. Exemple sur une Mégane II 1.6 16V :



Exemple de mesure du courant crête de démarrage. Le multimètre est réglé en position détection de valeur crête :


La valeur affichée (0,402 V soit 402 A en appliquant le coefficient 1
mV/A) correspond au courant maximal enregistré par le multimètre. Cette
mesure a été réalisée avec une température ambiante de -1°C, alors que
le moteur avait tourné au ralenti, 1 heure plus tôt. La même mesure
réalisée avec un moteur froid depuis plus de 11 heures et une
température ambiante de -3°C, donne un courant crête de 376 A. Cet écart
peut
s'expliquer par une batterie un peu plus faiblarde.

Nettoyage d'un démarreur

Pour le nettoyage/reprofilage du collecteur, je préfère le tampon
Jex ou du papier de verre super fin (pour poncage à l'eau des
carrosseries).

Car il ne faut jamais retoucher sans raison, un charbon usagé. Les
charbons s'usent pour s'adapter (épouser) à la surface sur laquelle ils
s'appuient. Même neufs, certains ont déjà une amorce de la forme en
creux. Ou retouche éventuellement un collecteur, pour nettoyer les lames
et surtout, lors d'un changement de charbons pour avoir la surface de
contact la meilleure, en éliminant les irrégularités (ondulations) et en
retirant les débris accumulés entre les lames. Il devrait y avoir un
espace libre (et creux) d'environ 0,5mm de large entre deux lames
consécutives du collecteur. Il faut aussi vérifier la régularité des
creux entre deux lames consécutives du collecteur. Si un creux est
visuellement plus large que les autres, alors c'est le signe d'un défaut
(coupure) de la bobine raccordée à cette lame. Une inspection visuelle
des soudures entre les lames du collecteur et les bobines s'impose
alors.

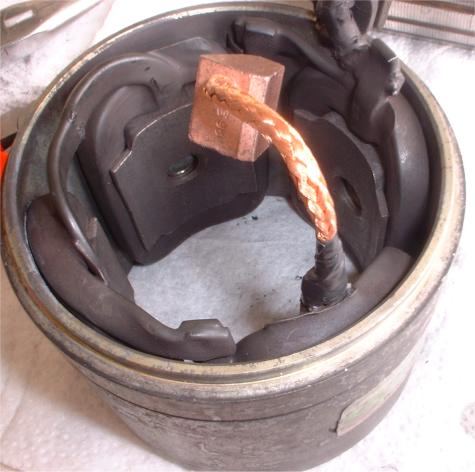

Pour les charbons de démarreur neufs, non préparés et en appui
radial, une méthode pratique consiste à prendre un cylindre de la même
dimension (voire un peu moins) que le collecteur, à entourer ce cylindre
de toile émeri et à introduire cet ensemble entre les charbons, puis
d'imprimer un mouvement de rotation au cylindre, de manière à obtenir,
par usure, des charbons dont le profil s'approche de celui du
collecteur. Bien sûr, certains démarreurs ont des charbons avec un appui
axial qui appuient à plat en bout du collecteur et non pas de manière
radiale.
Le schéma ci-dessous représente les deux types de collecteurs :


  • Le repère A correspond à un appui radial des charbons qui sont de forme rectangulaire
  • Le repère B correspond à un appui axial des
    charbons qui sont de forme triangulaire. Le démarreur qui fait l'objet
    du topic sur la







Pour la petite histoire, Ducellier et Paris-Rhône font maintenant partie du groupe Valéo

Le nettoyage du corps du charbon, en le débarrassant des poussières et
des graisses, va faciliter le coulissement du charbon dans sa cage et
ainsi permettre un meilleur appui du charbon sur le collecteur. Le
ressort sert alors de force pressante directe et non pas à combattre le
"collage" du charbon dans sa cage.

Le collecteur des démarreurs avec un appui radial doit respecter un diamètre minimal à contrôler (usure).

Sur un démarreur, la pièce de remplacement la plus courante, sur
laquelle il faut intervenir ce sont les charbons qui, malgré le nombre
très réduit de minutes d'utilisation cumulées (uniquement pendant le
démarrage), sont soumis à un courant très élevé. Après démontage
mécanique du démarreur, le remplacement des charbons nécessite un fer à
souder de puissance respectable (>100W) car la liaison entre la
tresse sertie dans le charbon et le bobinage inducteur est une soudure à
base d'étain plomb entre deux conducteurs électriques de section
importante (donc très bon conducteur thermique). La réalisation de la
soudure requière un minimum de pratique de la soudure au fer. A compter
de juin 2006, l'usage du plomb sera prohibé en Europe. Les soudures
utiliseront alors d'autres alliages d'étain/argent, avec comme
conséquence des températures de fusion plus élevées que l'alliage
actuel.



Diagnostic d'un démarreur

Face à un problème de démarrage, il convient de localiser, au
mieux, la panne car le démontage d'un démarreur est souvent une
opération longue en terme de temps d'intervention. L'accès est souvent
difficile, car il est placé derrière le moteur ou sous les collecteurs
d'admission/échappement.

En suivant la classification décrite par kazouille, on peut déterminer plusieurs catégories :

1 Le démarreur ne tourne pas et les voyants s'éteignent lorsque
l'on essaye de démarrer ou bien ces voyants ne s'allument pas du tout :
--> Batterie déchargée ou HS
--> Câble débranché
--> Cosses de batterie desserrées ou bornes de la batterie oxydées

Préconisation :
Inspecter la batterie, ses bornes, et le câblage de grosse section au
départ de la batterie, ainsi que le câblage entre la batterie et le
contacteur antivol (Nieman). Mesurer la tension d'alimentation
permanente du contacteur antivol.


2 Le démarreur ne tourne pas, les voyants restent allumés, aucun bruit perceptible :
--> Solénoïde défectueux
--> Contacteur antivol (Nieman) défectueux
--> Câblage entre le contacteur antivol et le démarreur défectueux
--> Liaison de masse entre le bloc moteur et le moins batterie, coupée

Préconisation :
Réaliser des mesures de tension aux différents points du circuit de
commande du démarreur, dans l'ordre : départ "démarreur" du contacteur
antivol, arrivée sur le solénoïde. Quelle est la tension mesurée,
lorsque, cosse en place sur le démarreur, on tourne la clé ?


  • Sur la cosse d'alimentation permanente 12V du Nieman :
  • Sur la cosse correspondante au démarrage du Nieman
  • Sur la cosse du démarreur
  • sur la masse du bloc moteur

Si dans le premier cas on obtient une tension très inférieure à 12V, le
câblage entre le +Batterie et le Nieman est à inspecter. Dans le
deuxième cas, si on obtient une tension très inférieure à 12V, le Nieman
est à remplacer, ensuite, si la tension au niveau du Nieman est
correcte, et si la valeur lue au niveau du démarreur est incorrecte, il
faut vérifier et contrôler le câble entre le Nieman et le démarreur et
le bon état de sertissage des cosses.
En effet le courant d'appel du solénoïde est important (de 30 à 40A). Un
mauvais sertissage peut entraîner une chute de tension trop importante
et compromettre le lancement du moteur.

Dans le quatrième cas, si la tension mesurée est différente de 0V, la
tresse de liaison de masse entre le bloc moteur et le moins batterie est
coupée. Pour localiser la connexion de masse, il y a plusieurs
possibilités. A partir de la borne "-" de la batterie, regardez le
nombre de gros câbles (section supérieure ou égale à 25mm²) qui partent
vers le câblage :



  • Soit il y a un gros câble (ou une
    tresse plate) qui va directement à la carrosserie. Là c'est plus
    délicat. Car la liaison entre la carrosserie et le groupe motopropulseur
    peut être "cachée" et inaccessible aisément.

انقر على هذا شريط لعرض الصورة الكاملة. الحجم الاصلي للصورة هو 800x422



Soit il y a deux gros câbles (ou un gros câble et une tresse plate, ou
deux tresses plates). Dans ce cas, l'un des deux gros câbles est
raccordé directement au bloc moteur. Il faut suivre le cheminement de
ces deux gros câbles jusqu'à localiser le point de connexion au groupe
motopropulseur (moteur + boîte de vitesses)

انقر على هذا شريط لعرض الصورة الكاملة. الحجم الاصلي للصورة هو 800x430


2bis Le démarreur ne tourne pas, les voyants restent allumés, une série de "clics" est perceptible
--> Liaison de masse entre le bloc moteur et le moins batterie, coupée

Par rapport au cas précédent, le courant circule par des voies
détournées (roulements de roue, etc) mais la tension aux bornes du
démarreur s'écroule lorsque le solénoïde tente d'alimenter le démarreur
car la résistance parasite est importante. Ce qui provoque le retour au
repos du solénoide, qui peut de nouveau s'actionner et le phénomène
"s'entretient" d'où la série de clics successifs. Consulter les
préconisations du cas n°2 et en particulier vérifier la connexion de
masse.


3 Le démarreur ne tourne pas, les voyants restent allumés, un "clac" est perceptible :
--> Solénoïde défectueux (bobine d'appel coupée)
--> Solénoïde défectueux (contact de puissance brûlé)
--> Solénoïde défectueux (encrassement du noyau du solénoïde)
--> Charbons du démarreur usés

Préconisation :
Démonter le démarreur pour une inspection. Si un léger choc (petit
marteau ou tournevis) sur le corps du démarreur permet de démarrer, les
charbons sont usés. ATTENTION :ne pas taper sur un démarreur à aimants permanents
Car ces aimants peuvent être assemblés par collage... On reconnait un
démarreur à aimants permanents par l'absence de vis de fixation des
pôles magnétiques inducteurs (carcasse lisse et petite).


4 Le démarreur ne tourne pas, les voyants restent allumés, aucun bruit perceptible, le voyant de l'antidémarrage clignote :
--> défaut de l'anti-démarrage ou clé de contact non reconnue

Préconisation :
Utiliser la clé de secours ou la procédure de secours (selon les marques).


5 Le démarreur tourne lentement, les voyants faiblissent :
--> Batterie déchargée
--> Batterie fatiguée/usée
--> Charbons usés

Préconisation :
Vérifier la batterie en mesurant la tension au repos (>12,5V) et la
tension minimale pendant le démarrage (>10V), recharger la batterie.
Si la tension au repos est correcte, mais la tension minimale est
incorrecte, la batterie est fatiguée avec une résistance interne trop
importante. Il faut remplacer la batterie à court terme. Essayer de
démarrer avec l'assistance d'une autre voiture et une paire de câbles de
démarrage. Vérifier les câbles et connexion de puissance, en
particulier, la liaison entre le bloc-moteur/carter cylindres et la
carrosserie. Démonter le démarreur si le problème persiste.


6 Le démarreur tourne, mais n'entraine pas le moteur :
--> Dents du lanceur ou de la couronne de démarrage cassées ou usées
--> Pignon du lanceur défectueux ("roue libre" qui patine)

Préconisation :
Démonter le démarreur


7 Démarreur bruyant :
--> Dents du lanceur ou de couronne très usées
--> Vis de fixation du démarreur desserrées
--> Absence de la douille de centrage

Préconisation :
Démonter le démarreur.


8 Démarrage du moteur avec un bruit de sirène après avoir relâché la pression sur la clé de démarrage :
--> Pignon du lanceur défectueux ("roue libre" qui reste bloquée)
--> Manque de graisse sur l'axe du démarreur avec la rampe hélicoïdale : le pignon du lanceur grippe
--> Noyau du solénoïde qui coince en position excitée

Préconisation :
Démonter le démarreur et prévoir son remplacement, car l'induit s'est
probablement "satellisé". Par la force centrifuge, les conducteurs
électriques de l'induit se sont arrachés.


9 Démarreur qui tourne en permanence après avoir relâché la
pression sur la clé de démarrage, y compris si on coupe le contact
complètement :
--> Pignon du lanceur défectueux ("roue libre" qui reste bloquée)
--> Manque de graisse sur l'axe du démarreur avec la rampe hélicoïdale : le pignon du lanceur grippe
--> Noyau du solénoïde qui coince en position excitée

Préconisation :
Démonter le démarreur, son solénoïde et prévoir son remplacement, car
l'induit s'est probablement "satellisé". Par la force centrifuge, les
conducteurs électriques de l'induit se sont arrachés.


10 Le démarreur tourne mais tous les voyants restent éteints et le moteur thermique ne démarre pas :
--> Contacteur Nieman HS
--> Défaut de câblage, cosse desserrée ou dessertie










عدل سابقا من قبل tunisia-sat في الأربعاء أغسطس 03, 2011 3:26 am عدل 1 مرات
الرجوع الى أعلى الصفحة اذهب الى الأسفل
http://tunisia-sat.akbarmontada.com
tunisia-sat
مدير عام
مدير عام


عدد المساهمات : 151
السمعة : 8691
تاريخ التسجيل : 29/12/2009
العمر : 20

مُساهمةموضوع: رد: Le demarreur   الأربعاء أغسطس 03, 2011 3:17 am

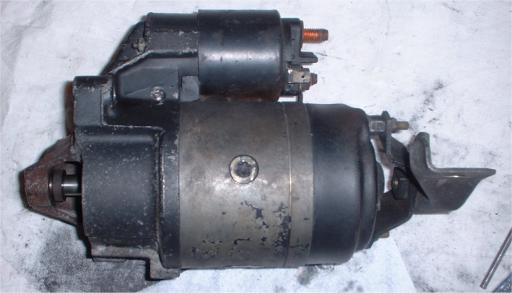

Reparation d'un demarreur













Phase de test du démarreur
Le fil rouge sur le fil
rouge, le fil blanc sur le fil blanc avec un 3eme fil je met le + sur
la borne de commande et là ça tourne pas, pas de clac



J'enlève les 2 écrous





Le ressort de rappel





Le doigt qui vient appuyer...









Suite du démontage
Je chasse la goupille avec un chasse goupille







ensuite j'enlève les 2 petites vis du cache avec une clé de 8 et les 2 tiges avec une clé de 10



il reste la vis du milieu clé de 10, je l'a débloque en bloquant le pignon du démarreur

je désassemble


Il y avait de la mélasse à cet endroit qui empêchait le libre coulissement


Le démarreur en morceau



Les charbons et le porte charbons


Avant


après nettoyage à l'essence et séchage à la souflette


le collecteur, il y a 3 bagues sur l'axe


Démarreur au repos



Démarreur en action, le doigt en cuivre est tiré par le solénoide et
fais contact, ce qui tire la fouchette qui va pousser le pignon et
s'engrener sur la couronne de démarrage en tournant. Ca évite de tomber
dent contre dent.


voila le fil coupé









Après avoir enlever les restes de fil de l'ancien charbon, je
chauffe le support je fais une belle boule d'étain qui adhère bien
ensuite je pose le cable et je rechauffe, l'étain file dans le cable.
J'utilise de la soudure avec flux incorporé pour électronique 60% étain 40% plomb




















Le porte charbons

J'utilise de la graisse au bisulfure de molybdène pour lubrifer les bagues et la canelure














Le collecteur avant



et après un coup de toile émerie grain 800



je remonte








je repousse la goupille




le patin en caoutchouc avec sa plaque de métal





Montage du stator et du porte charbons, il y a une encoche sur la stator pour le positionner










Je positionne le porte charbons en face des trous





je remets la vis qui a plusieurs rondelles élastiques en donnant un coup sec car c'est en roue libre.
De toute façon elle s'auto serre quand le démarreur tourne puisqu'il tourne en sens inverse du sens de serrage.





Je remonte le solénoïde et le démarreur est remis à neuf





Je le test avant de le monter



















الرجوع الى أعلى الصفحة اذهب الى الأسفل
http://tunisia-sat.akbarmontada.com

Le demarreur
استعرض الموضوع السابق استعرض الموضوع التالي الرجوع الى أعلى الصفحة
صفحة 1 من اصل 1

صلاحيات هذا المنتدى:لاتستطيع الرد على المواضيع في هذا المنتدى
 :: المنتديات العامة :: منتدى السيارات و الدراجات-
انتقل الى:
